konfigurasi vlan

Di kesempatan kali ini saya akan memberikan sebuah tutorial untuk konfigurasi vlan. Vlan merupakan salah satu fasilitas pada switch atau router yang berfungsi untuk membagi blok jaringan agar dapat berkomunikasi dengan lancar . Pembagian ini dapat dilakukan pada switch Cisco yang akan kita lakukan berikut ini.

Berikut topologi jaringan yang akan digunakan pada percobaan kali ini.

Terdapat dua VLAN ID yang akan digunakan yaitu

1. VLAN 10 2. VLAN 20

Pembagian vlan ini dilakukan berdasarkan port yang digunakan yaitu -Pada FastEthernet0/1 hingga FastEthernet0/4 dialokasikan untuk vlan 10 Pada FastEthernet0/5 hingga FastEthernet0 8 dialokasikan untuk vlan 20

Kongifurasi dilakukan pada switch dengan membukan tab menu CLI pada switch

Pertama kita akan masuk pada mode user dengan menakan tombol enter, tanda aktif pada prompt adalah Switch>

Kemudian masuk mode previllage dengan mengetikkan enable pada mode user, sehingga prompt menjadi Switch

Untuk konfigurasi utama switch harus dilakukan pada mode global, yaitu dengan mengetikkan config terminal nada mode previllage sehingga prompt menjadi

Switch(config)#

Setelah masuk pada mode global kemudian lakukan konfigurasi pada switch tersebut

Switch(config)#vlan 10 Switch(config-vlan)#name Kiri

Switch(config-vlan)#exit

Switch(config)#vlan 20 Switch(config-vlan)#name Kanan

Switch(config-vlan)#exit Switch(config)#

Kemudian langkah untuk membagi port yang akan digunakan untuk vlan dengan cara

Switch(config)#interface range fa0 1-fa0 4 Switch(config-if-range)#switchport mode access

Switch(config-if-range)#switchport access vlan 10 Switch(config-if-range)#exit

Switch(config-interface range fa0 5-fa0 8

Switch(config-if-range)#switchport mode access

Switch(config-if-range)switchport access vlan 20 Switch(config-if-range)#exit

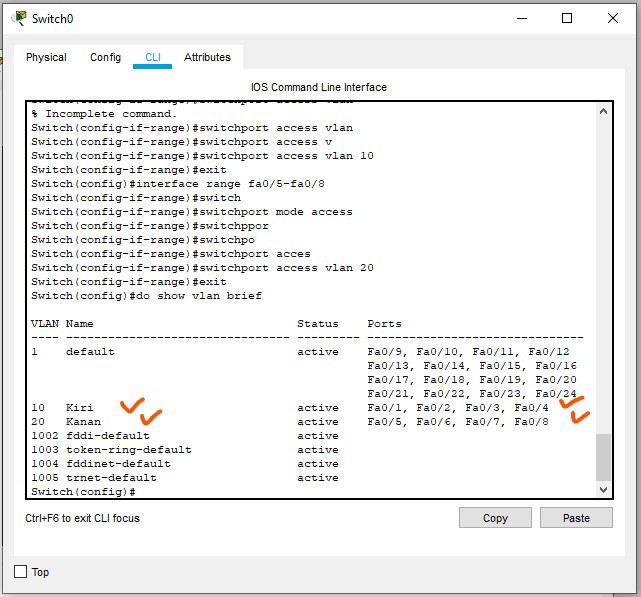

Untuk menampilkan hasil konfigurasi pembagian vlan dapat dilakukan pada mode global maupun mode previllage, dengan mengetikkan show vlan brief (pada mode previllage) atau dengan mengetikkan do show vlan brief (pada mode global)
